Steel Cableveyor
Steel Cableveyor 250

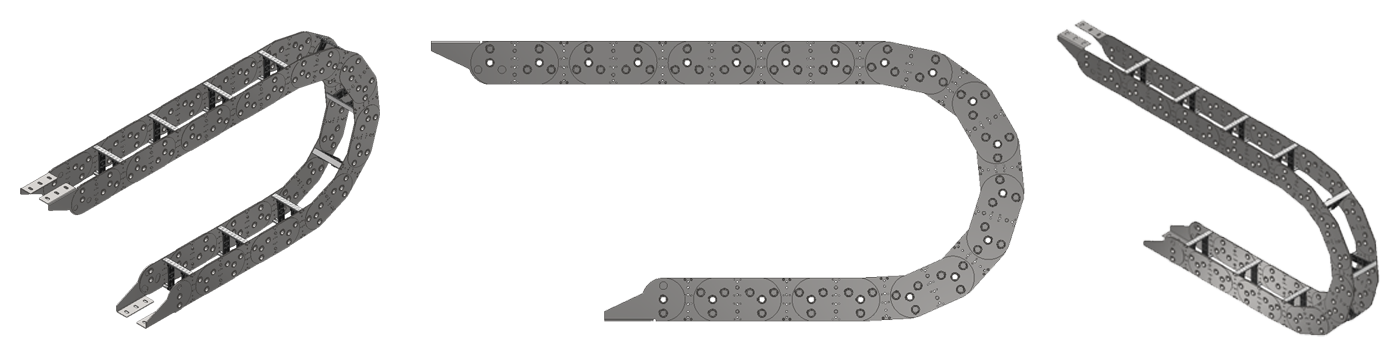

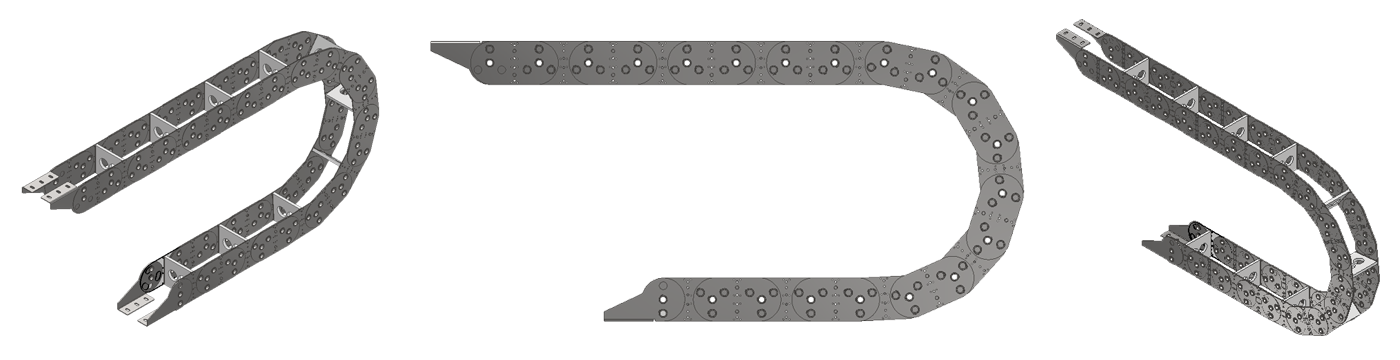

조립 모델링 이미지
Divider Type
Hole Type

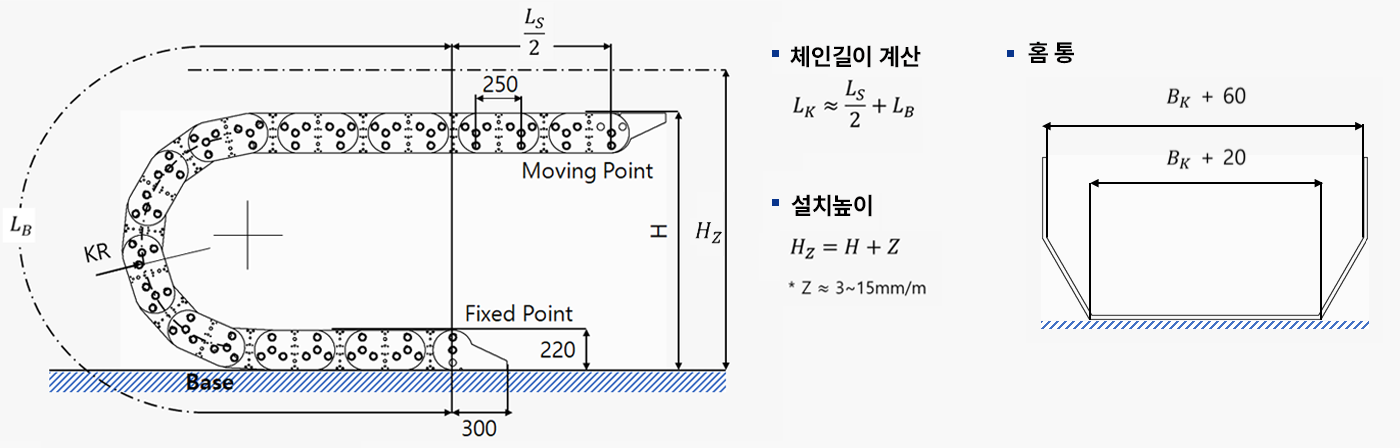

곡률 및 규격
곡률반경에 의한 설치 규격
| 곡률반경(KR) | 350 | 450 | 600 | 750 | 920 | 1075 |
|---|---|---|---|---|---|---|
| 곡선길이(KB) | 2195 | 2509 | 2981 | 3452 | 3986 | 4473 |
| 높이(H) | 920 | 1120 | 1420 | 1720 | 2060 | 2370 |
| 최대설치높이(Hz) | 935 | 1135 | 1435 | 1735 | 2075 | 2385 |
Divider / Bracket 치수 및 Divider 수량

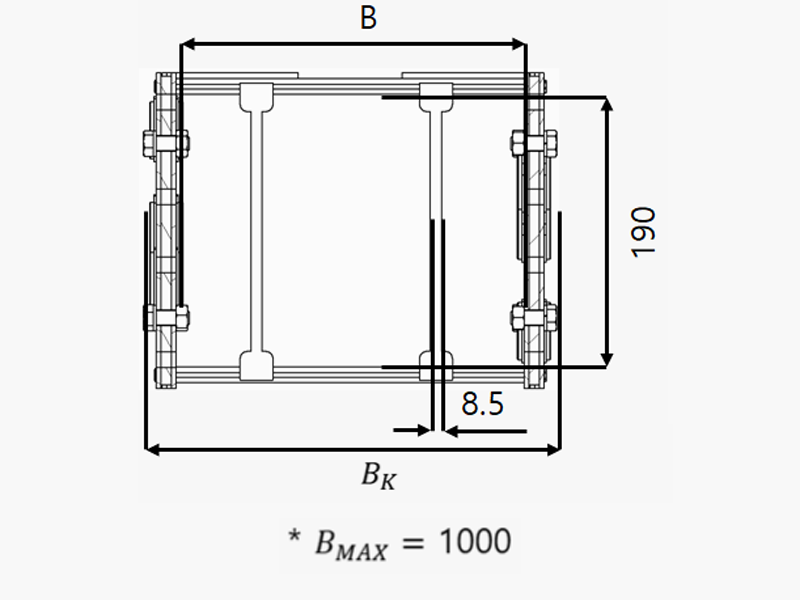

Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Divider(분할대) 수량 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 8 | 8 | 9 | 9 | 10 |

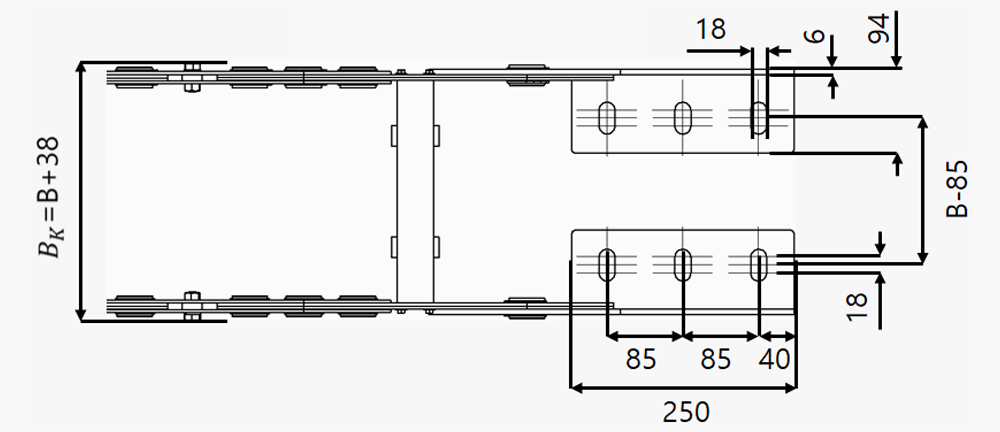

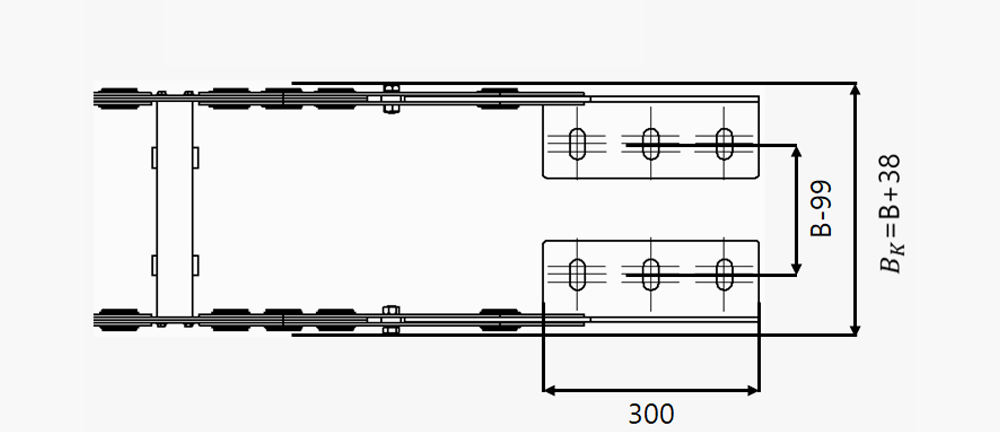

고정 Bracket 치수
[ Fixed Bracket ]
[ Moving Bracket ]
Hole / Bracket 치수

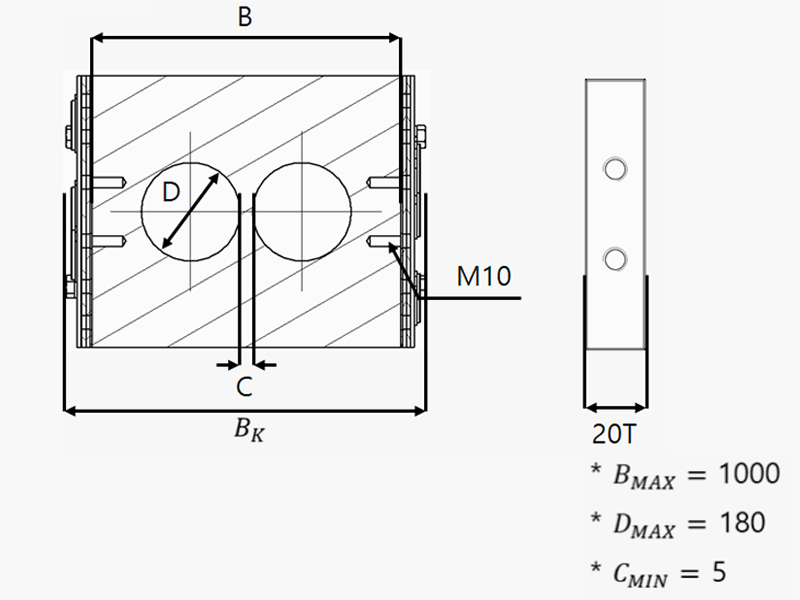

Hole 치수

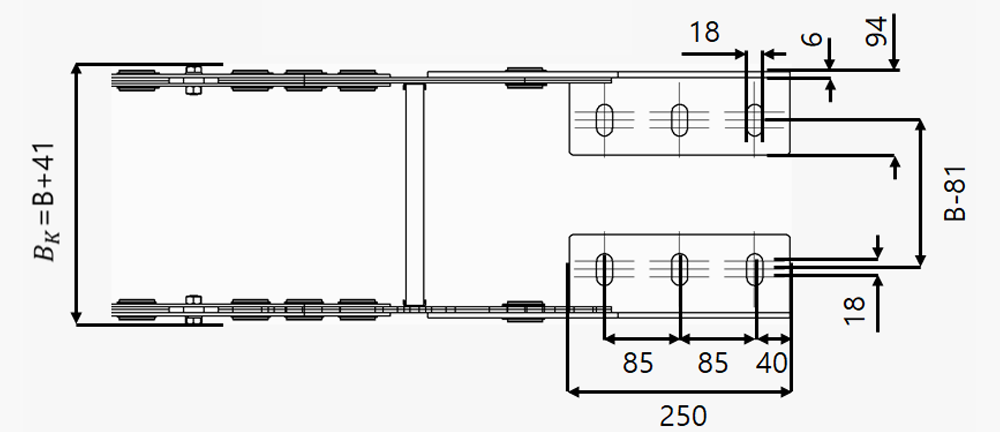

고정 Bracket 치수
[ Fixed Bracket ]

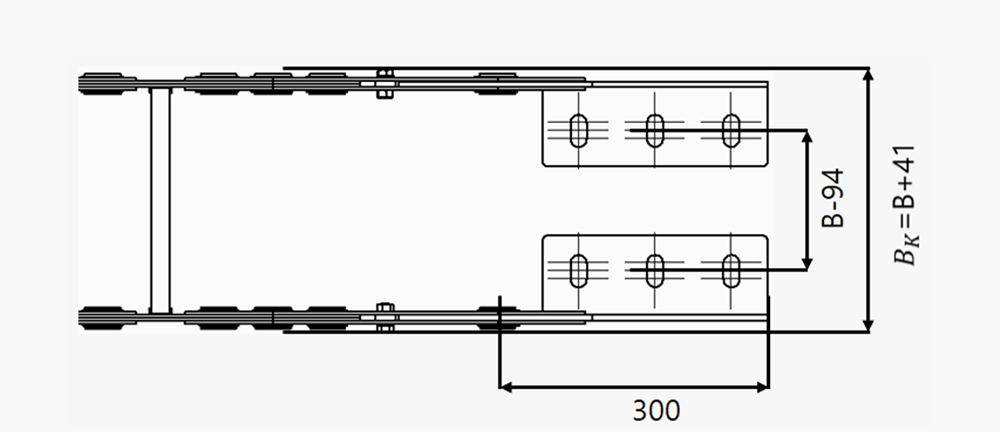

[ Moving Bracket ]
