플렉시블 회전 커넥터

특징

  • 01. 접속을 위해 용접이 필요 없습니다.
  • 02. 인력의 강도가 좋아 와이어가 필요 없습니다.
  • 03. 스토퍼(Set Screw)로 360˚ 회전에서 각도 설정이 가능합니다.
    또 핸들형(NSCF-MF)을 사용하면 어느 위치에서도 정지가 가능합니다.
  • 04. 스테인레스 선으로 철선 편조 외장 처리를 하여 오랜 기간 사용 가능합니다.
  • 05. 전선관은 유연하고 조작하기 쉽습니다.

접속 커넥터

Lock Nut형 NSCG
- Lock Nut로 스위치 박스에 연결
- Duct 또는 Pipe의 Coupling에 직접 돌려서 연결
Flange 형 NSCF-MF
- Bolt로 스위치 박스에 연결

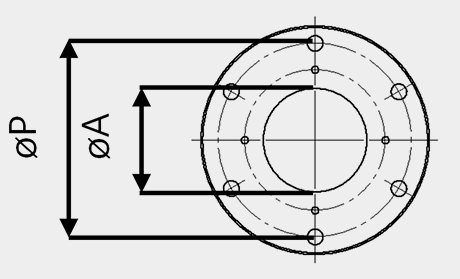

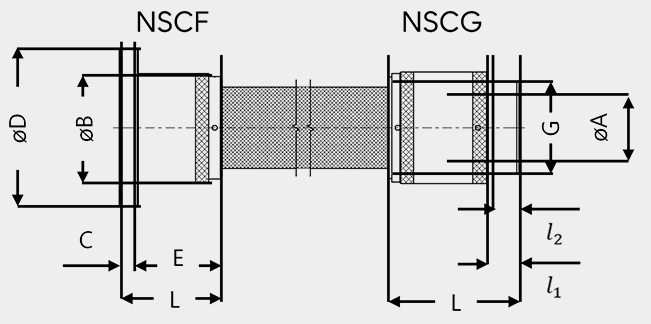

NSCG/NSCF/NSCF-MF형 규격표
호칭규격 나사 G 유효나사길이 최소내경 플렌지 전장 몸체외경 중량
후동 PF나사 외경 외경 폭 볼트구멍
피치 		볼트
구멍
l2 A D C l1 L B
P mm mm mm g
Inch mm mm mm mm mm mm
NSCG-25 G-28 1 33.2 18 22 50 - - - 21 83 48 580
NSCF-25 - - - - 85 10 65 M8X4 - 63 800
NSCG-31 G-36 1 ¼ 41.9 18 29 58 - - - 21 88 56 820
NSCF-31 - - - - 95 12 75 M8X4 - 69 1150
NSCG-39 G-42 1 ½ 47.8 20 36 65 - - - 23 97 63 1000
NSCF-39 - - - - 100 12 80 M8X4 - 78 1340
NSCG-51 G-54 2 59.6 20 47 78 - - - 23 104 76 1500
NSCF-51 - - - - 120 15 95 M8X4 - 85 2000
NSCG-63 G-70 2 ½ 75.2 24 59 92 - - - 27 108 90 2100
NSCF-63 - - - - 130 16 110 M8X6 - 85 2500
NSCG-75 G-82 3 87.9 28 72 107 - - - 31 114 105 2800
NSCF-75 - - - - 150 18 125 M8X6 90 3500
NSCF-100MF - - - - 96 180 32 160 M8X6 115 140 6800
NSCF-63MF - - - - 59 130 11 110 M8X4 95 90 2800
NSCF-51MF - - - - 47 120 11 95 M8X4 95 76 2200
INB형 플렉시블 전선관 규격표
호칭규격 내경 외경 두께 피치 철선편조 곡률반경 중량 1롤의 길이
최소 최대 경 수
mm mm mm mm mm mm mm Kg/m m
INB-25 26 31 32 0.5 9 0.3 10 32 240 1.36 15
INB-31 31.8 37.5 38.5 0.3 10 32 290 1.64 15
INB-39 38 43 44.5 0.3 12 32 300 1.98 15
INB-51 50.8 56 57.6 0.4 15 32 400 2.6 15
INB-63 63.5 69.5 71.6 0.4 15 32 460 3.25 15
INB-75 76 82.5 84.6 0.4 15 32 490 4.77 15
INB-100 101 110 113 0.5 12 48 600 6.4 10
시험 성적표
시험방법
* 사용계기 : 인장하중계 300kg ~ 3,000kg (박다계기제) / 50kg ~ 500kg (화천계기제)
시험항목 참조도 목적 시험길이 L (mm) 측정상황
인장하중시험 Ⅰ(직선) 1 최대인장하중시험 600±30 최대하중 및 신장
인장하중시험 Ⅱ (L-형) 2 2000±150 (규격25~51)
2400±100 (규격63, 75) 		최대하중 및 신장
장하중시험 Ⅲ (U-형) 3 2000±100 (규격25~51)
2400±100 (규격63, 75) 		최대하중 및 신장
만곡파괴시험 4 최소곡률반경 800±50 (규격25~39)
1200 (규격51)
1300 (규격63)
1500 (규격75) 		최대하중 및 최소곡률반경
압축하중내응력시험 5 최대압축하중내응력 250

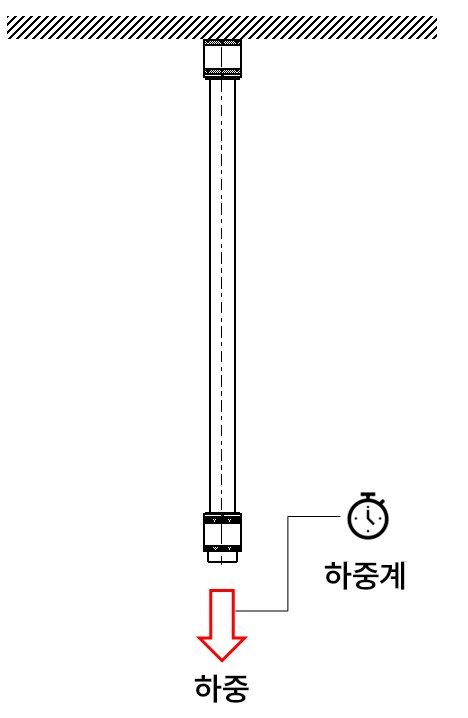

[참조도 1 – 인장하중시험 (직선)]

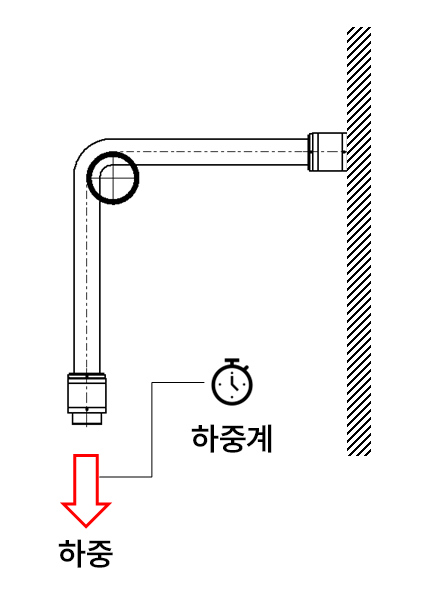

[참조도 2 – 인장하중시험 (L형)]

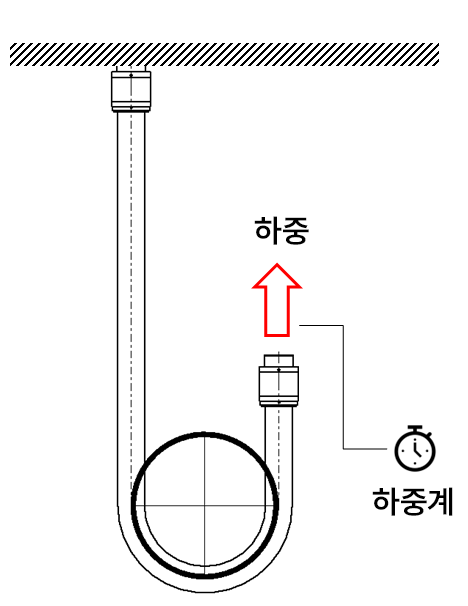

[참조도 3 – 인장하중시험 (U형)]

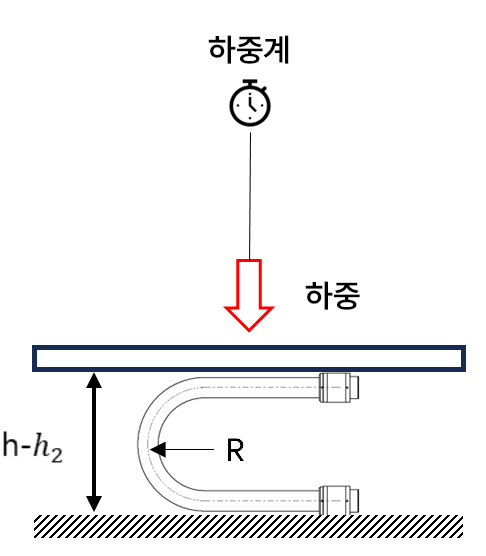

[참조도 4 –만곡파괴시험]

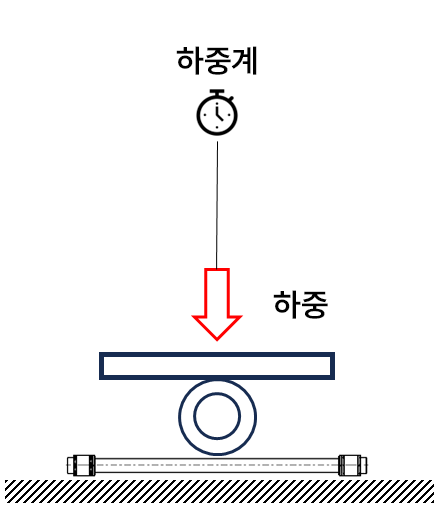

[참조도 5 – 압축하중내응력시험]

시험성적표
호칭규격 인장하중시험 만곡파괴시험 압축하중내응력시험
직선 도르래 사용 취부시 하중개시 파괴시 최소반경 외경 하중
L형 U형 도르래형 h h1 h2 하중 R øD Ø4/5D Ø3/5D Ø2/5D
신장 60mm 200mm 150mm 330mm 310mm 130mm 170kg 120mm 32.0mm 1,050kg 1,300kg 1,540kg
NSCG-G25-INB 1,230kg
Breaking 		950kg
Breaking 		880kg
Breaking 		Ø500mm
신장 140mm 85mm 80mm Ø500mm 330mm 320mm 150mm 250kg 150mm 38.5mm 1,150kg 1,300kg 1,470kg
NSCG-G31-INB 1,500kg
Breaking 		1,400kg
Breaking 		1,150kg
Breaking
신장 75mm 190 170 Ø500mm 380mm 330mm 140mm 280kg 160mm 44.5mm 900kg 1,000kg 1,150kg
NSCG-G39-INB 1,730kg
Breaking 		1,450kg
Breaking 		1,300kg
Breaking
신장 100mm 130mm 140mm Ø600mm 420mm 375mm 200mm 345kg 180mm 57.6mm 860kg 960kg 1,150kg
NSCG-G51-INB 1,950kg
Nothing
unusual		 1,830kg
Breaking 		1,550kg
Breaking
신장 60mm 230mm 210mm Ø800mm 590mm 535mm 300mm 190kg 250mm 71.5mm 550kg 700kg 820kg
NSCG-G63-INB 1,950kg
Nothing
unusual		 1,780kg
Breaking 		1,350kg
Breaking
신장 60mm 170mm 140mm Ø800mm 700mm 600mm 375mm 150kg 300mm 84.6mm 530kg 630kg 800kg
NSCG-G75-INB 1,750kg
Falling		 1,600kg
Breaking 		1,350kg
Breaking
1. 플렉시블 전선관과 커넥터를 연결하여 시험하였음.
2. "Breaking"은 전선관 자체가 파단된 상태를 의미함.
3. "Falling"은 전선관이 커넥터로부터 빠져나온 상태를 의미함.

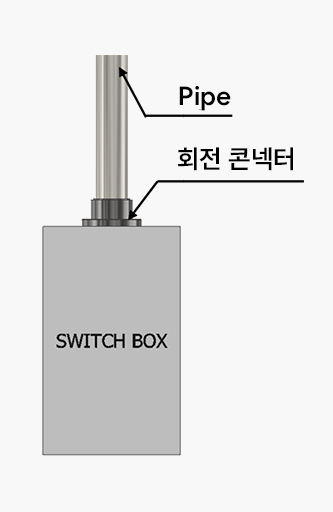

파이프 회전 커넥터
파이프용 스위치 박스 콘넥터로서 개발된 것으로 전선관 전용형 스크류 콘넥터를 기본으로 하고 있으며, 스위치 박스의 움직임이 필요로 하지 않으므로 스위치 박스가 간소화되고 유니온 식으로 파이프를 고정한 채로 떼어낼 수 있습니다.

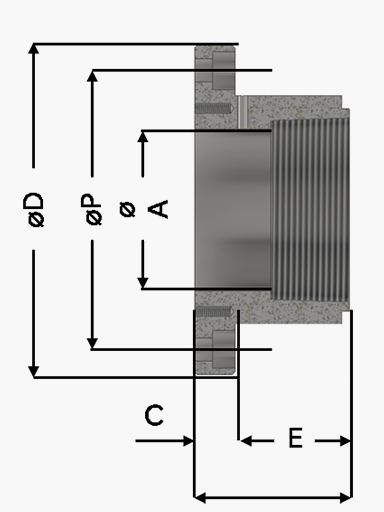

NSPF형 규격표
호칭규격 최소내경 몸체 플렌지 전장 적용파이프규격 중량
몸체외경 길이 외경 폭 볼트구멍
피치 		볼트구멍 후동 PF나사 내경 외경
A B E D C P L
mm mm mm mm mm Mm Mm Inch mm mm g
NSPF-28 24 48 35 85 10 65 M8X4 45 G-28 1 28.3 33.3 550
NSPF-36 30 56 38 95 12 75 M8X4 50 G-36 1 ¼ 36.9 41.9 850
NSPF-42 38 63 38 100 12 80 M8X4 50 G-42 1 ½ 42.8 47.8 950
NSPF-54 48 76 40 120 15 95 M8X4 55 G-54 2 54 59.6 1500
NSPF-70 64 90 45 130 16 110 M8X6 61 G-70 2 ½ 69.6 75.2 1800
