Steel Cableveyor
Steel Cableveyor 180

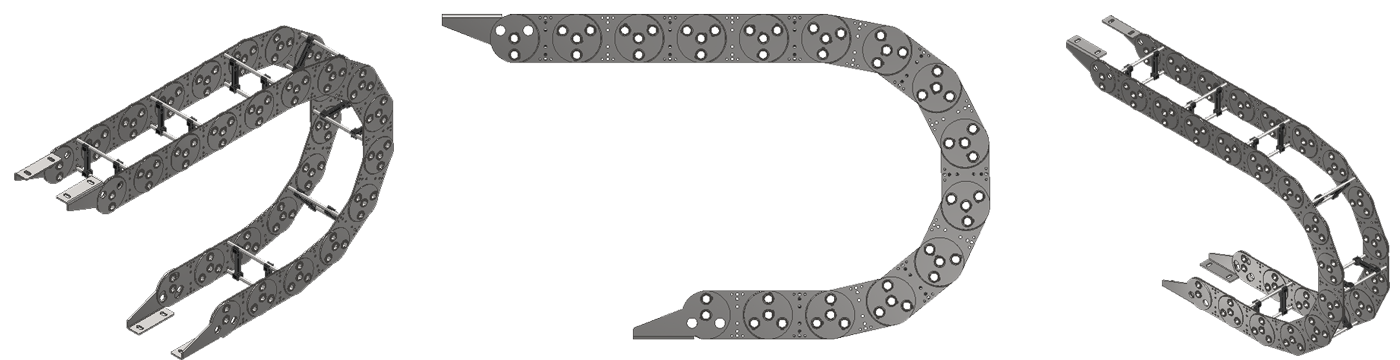

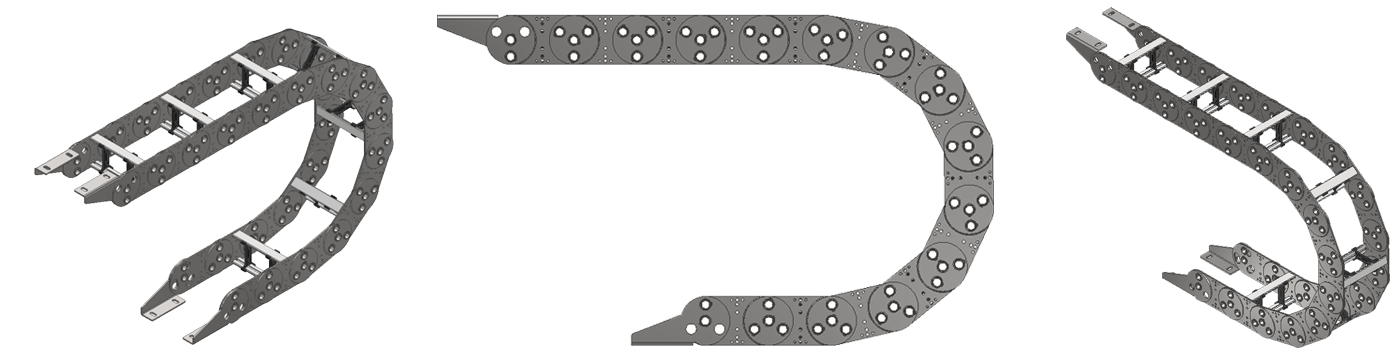

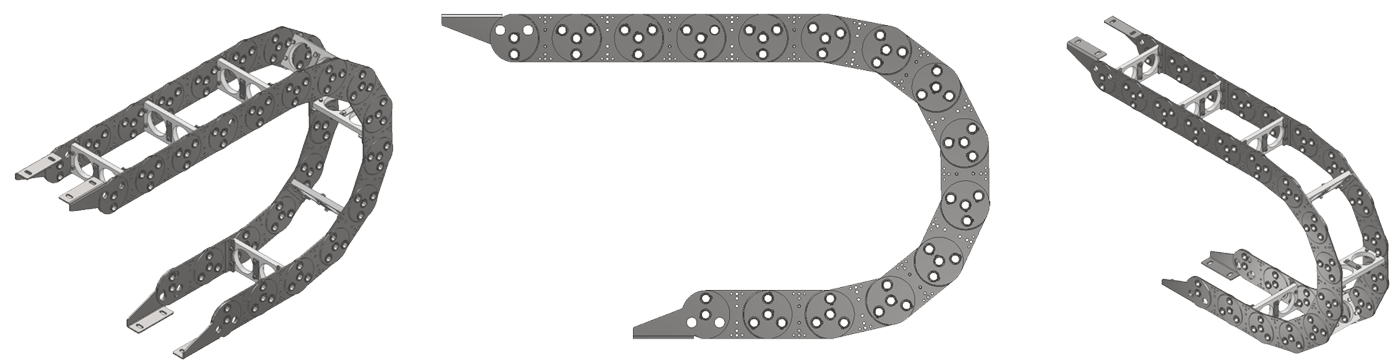

조립 모델링 이미지
Divider Type
Hole Type
Post Divider Type
Link Clip Type

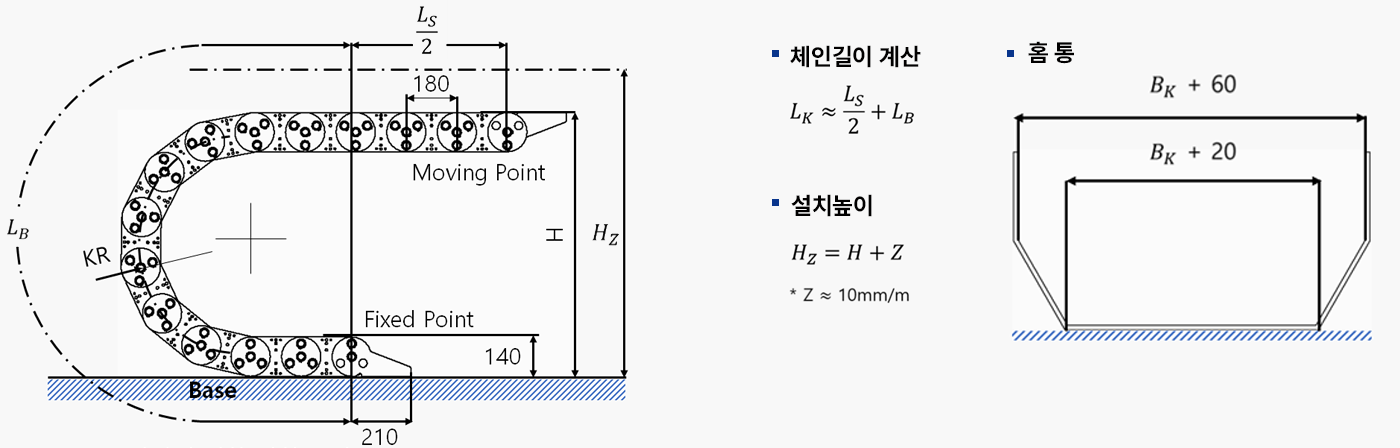

곡률 및 규격
곡률반경에 의한 설치 규격
| 곡률반경(KR) | 265 | 300 | 400 | 500 | 600 | 700 | 800 |
|---|---|---|---|---|---|---|---|
| 곡선길이(KB) | 1592 | 1702 | 2016 | 2331 | 2645 | 2959 | 3273 |
| 높이(H) | 652 | 740 | 940 | 1140 | 1340 | 1540 | 1740 |
| 최대설치높이(Hz) | 662 | 750 | 950 | 1150 | 1650 | 1550 | 1750 |
Divider / Bracket 치수 및 Divider 수량

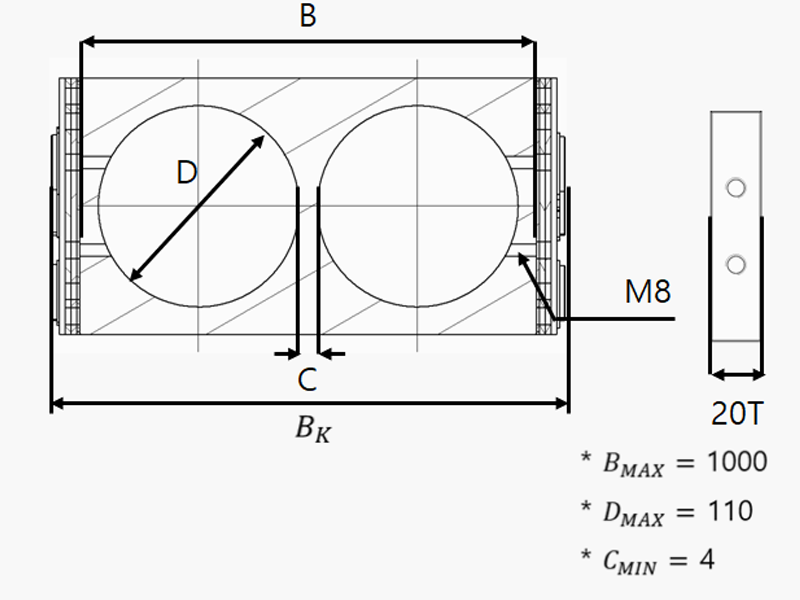

Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Divider(분할대) 수량 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 |

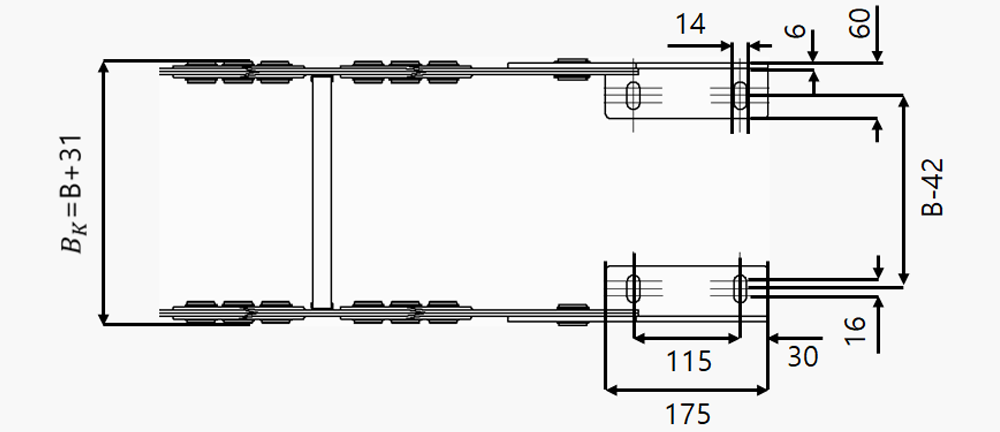

고정 Bracket 치수

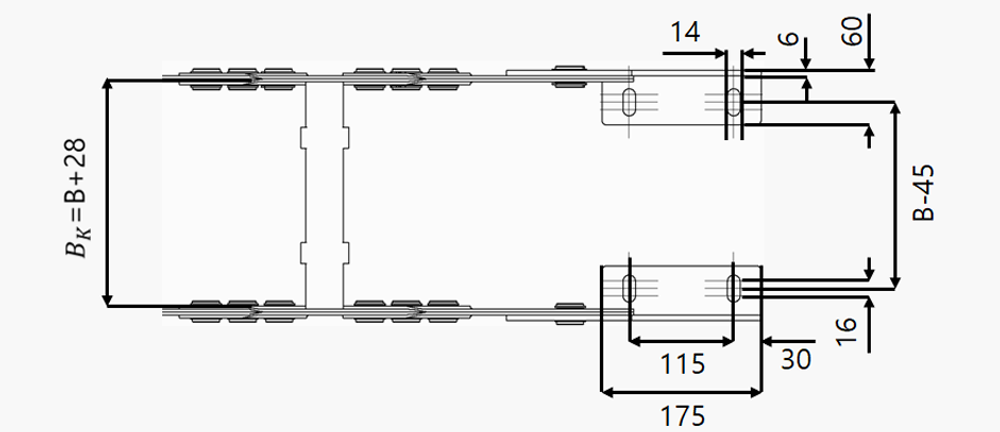

[ Fixed Bracket ]

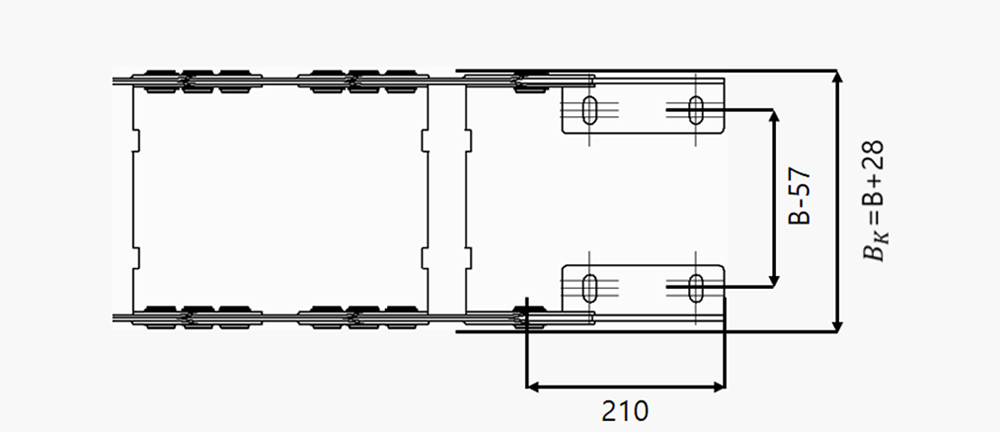

[ Moving Bracket ]
Hole / Bracket 치수
Hole 치수
고정 Bracket 치수
[ Fixed Bracket ]

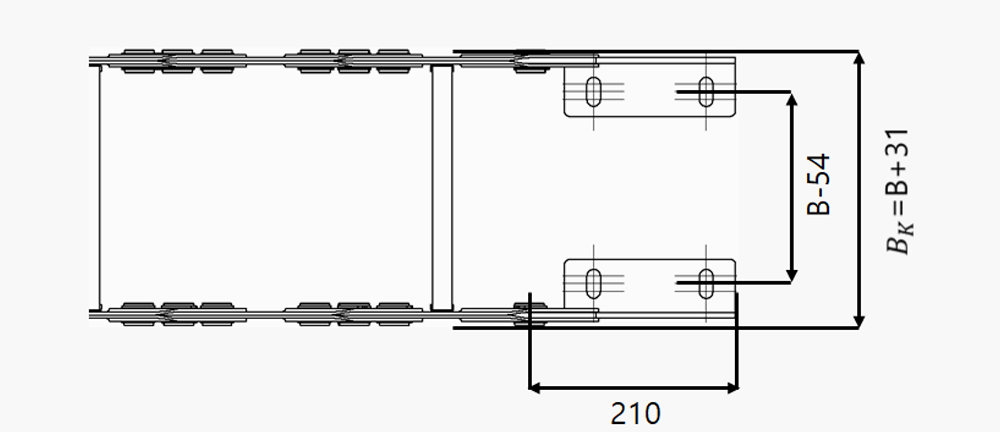

[ Moving Bracket ]
Post Type / Bracket 치수
Post Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Divider(분할대) 수량 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 |

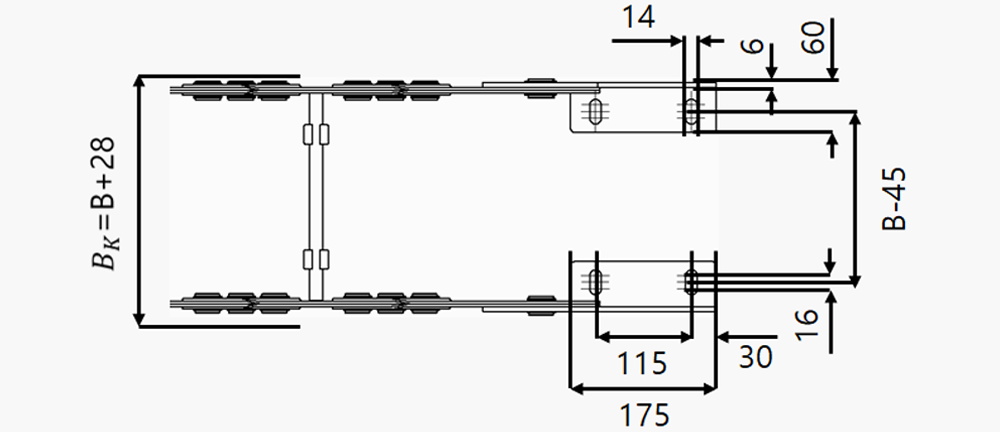

고정 Bracket 치수
[ Fixed Bracket ]

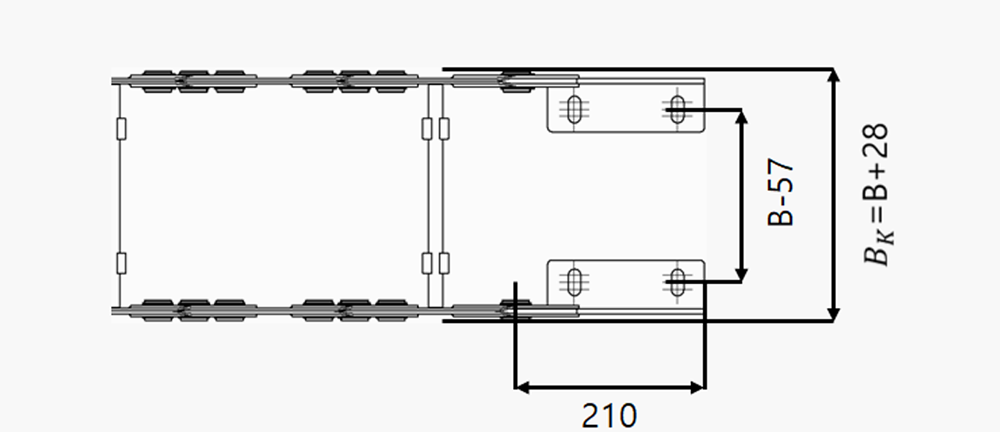

[ Moving Bracket ]

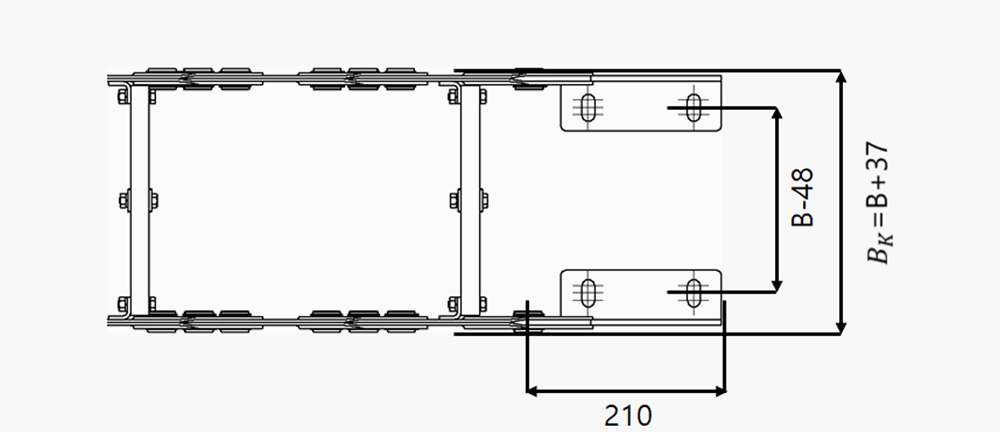

Link Clip / Bracket 치수
Hole 치수
고정 Bracket 치수
[ Fixed Bracket ]
[ Moving Bracket ]
